51un réchaud sous perfusion. - Page 3 Empty Re: un réchaud sous perfusion. le Jeu 25 Jan 2018 - 11:11

Goudurix

avatar
un réchaud sous perfusion. - Page 3 Ranim11
un réchaud sous perfusion. - Page 3 Empty
Dans la foulée, pour ceux qui regrettent que leur réchaud, Esbit où autre, ne fournisse pas suffisamment d’autonomie en carburant.

Voici quelques photos pour voir le montage, peu de travail et un résultat tip-top :

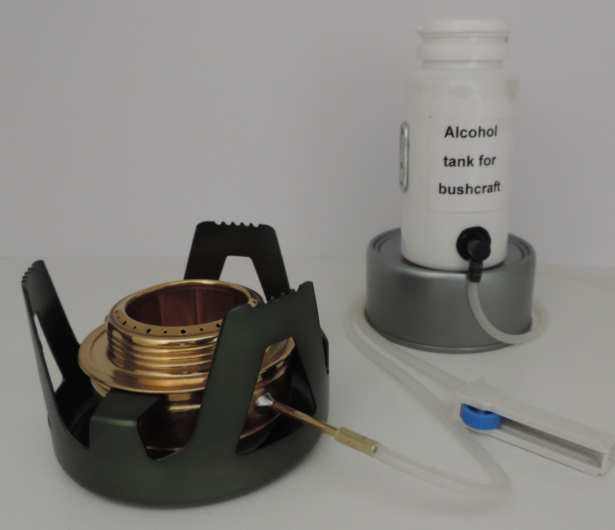

un réchaud sous perfusion. - Page 3 B3-53d737a

Il faut juste que le bidon de carburant soit légèrement plus haut que le réchaud, la gravité fera le job.

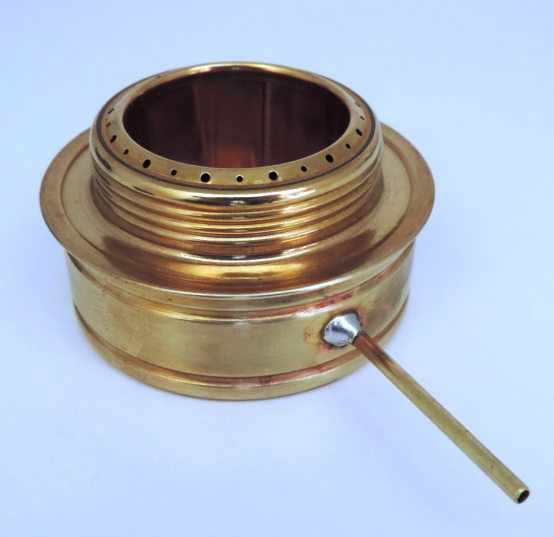

un réchaud sous perfusion. - Page 3 B5-53d738a

Percez à 4 mm dans le réchaud.

Attention, ces réchauds ont des parois très fines, doucement avec la perceuse.

Braser un tube du même diamètre.

Reliez le réservoir avec le réchaud (avec une Durit ) et réglez le limiteur (fastoche).

52un réchaud sous perfusion. - Page 3 Empty Re: un réchaud sous perfusion. le Jeu 25 Jan 2018 - 15:00

Georges

Georges
un réchaud sous perfusion. - Page 3 Ranim11
un réchaud sous perfusion. - Page 3 Empty
Très belles réalisations pleines d'astuces. :bravo:

53un réchaud sous perfusion. - Page 3 Empty Re: un réchaud sous perfusion. le Jeu 25 Jan 2018 - 15:21

Steph

Steph
un réchaud sous perfusion. - Page 3 Rinst110
un réchaud sous perfusion. - Page 3 Empty
Respect, magnifique ton réchaud.
Tu veux pas m'en offrir un que je puisse le tester. Embarassed


_________________
Stages Esprit Nature et Survie
La terre n'appartient pas à l'homme, l'homme appartient à la terre.
http://www.esprit-nature-survie.fr

54un réchaud sous perfusion. - Page 3 Empty Re: un réchaud sous perfusion. le Jeu 25 Jan 2018 - 16:04

Goudurix

avatar
un réchaud sous perfusion. - Page 3 Ranim11
un réchaud sous perfusion. - Page 3 Empty
@ Georges, merci, c’est peu de chose juste un assemblage de pièces. La partie la plus délicate c’est le brasage à l’étain (pour moi).

@Steph, il n’y a rien de compliqué à réaliser dans ce montage. Les colonnettes peuvent être remplacées par des tubes filetés.

Le compte-gouttes, c’est pour faire joli, pas utile du tout, une durite avec un limiteur ( deux euros en pharmacie), c’est ce qui régule l’arrivée du carburant.

Regarde le réchaud Esbit (deuxième montage), c’est la même chose en plus simple.

je l'ai modifié en 1/2 heure !

55un réchaud sous perfusion. - Page 3 Empty Re: un réchaud sous perfusion. le Jeu 25 Jan 2018 - 16:59

patoche

patoche
un réchaud sous perfusion. - Page 3 Ranim11
un réchaud sous perfusion. - Page 3 Empty
cool le mec , un vrai génie Respect Respect Respect

56un réchaud sous perfusion. - Page 3 Empty Re: un réchaud sous perfusion. le Jeu 25 Jan 2018 - 20:47

Goudurix

avatar
un réchaud sous perfusion. - Page 3 Ranim11
un réchaud sous perfusion. - Page 3 Empty
merci, Patoche !

57un réchaud sous perfusion. - Page 3 Empty Re: un réchaud sous perfusion. le Jeu 25 Jan 2018 - 22:55

Nico

Nico
un réchaud sous perfusion. - Page 3 Rmod1010
un réchaud sous perfusion. - Page 3 Empty
Joli montage ! :good:

J'étais dubitatif sur le comportement de l'étain à la chaleur au bout d'un long temps d'utilisation du réchaud, mais une petite recherche m'a appris que la température de fusion de l'étain est de 350°c.
Le réchaud n'atteindra jamais cette température à cet endroit-là !

Bon, maintenant il ne te reste plus qu'à battre le record de la plus longue chauffe avec un réchaud à alcool de rando Wink


_________________
"Dans le grand escalier de la vie, chaque problème rencontré est une marche à gravir." Motivex personnel
Chartreuse Nature sur Facebook et sur Youtube
https://www.youtube.com/chartreusenature/

58un réchaud sous perfusion. - Page 3 Empty Re: un réchaud sous perfusion. le Ven 26 Jan 2018 - 12:10

reaper

reaper
un réchaud sous perfusion. - Page 3 Ranim11
un réchaud sous perfusion. - Page 3 Empty
Sympa le rechaud steampunk ca envoie du pâté  Razz

J'ai 2 questions  What a Face

Comme tu l'alimentes a un certain niveau presque en continu tu as pas de gaspillage d'alcool ?

Tu dois regler le compte gouttes nickel pour que ca deborde pas du tuyau ou ya de la marge ?



Dernière édition par reaper le Ven 26 Jan 2018 - 12:14, édité 1 fois

59un réchaud sous perfusion. - Page 3 Empty Re: un réchaud sous perfusion. le Ven 26 Jan 2018 - 12:12

Goudurix

avatar
un réchaud sous perfusion. - Page 3 Ranim11
un réchaud sous perfusion. - Page 3 Empty
@ Nico, Battre un record ne me serait d’aucune utilité, je pensais qu’il pourrait être agréable de faire des crêpes avec, là sous un chêne.

Cela éviterait que chacun des copains n’apporte son réchaud et sa pâte à crêpes….

Ou peut-être pour faire mijoter un bœuf carotte…

Il est vrai que la probabilité que cela se produise en forêt est infime, je vais donc reléguer ce réchaud dans le placard des choses inutile.

Comme il me restait un peu d’huile de coude et un bout de tube je me suis mis au boulot :

un réchaud sous perfusion. - Page 3 Lampe1-53d8c11

Un peu plus tard…

un réchaud sous perfusion. - Page 3 Lampe3-53d8c19

Et enfin, un truc pour que « la lumière soit », selon l’expression consacrée.

un réchaud sous perfusion. - Page 3 Lampe4-53d8c21



Dernière édition par Goudurix le Ven 26 Jan 2018 - 12:23, édité 1 fois

60un réchaud sous perfusion. - Page 3 Empty Re: un réchaud sous perfusion. le Ven 26 Jan 2018 - 12:21

Goudurix

avatar
un réchaud sous perfusion. - Page 3 Ranim11
un réchaud sous perfusion. - Page 3 Empty
@ reaper,  le compte-gouttes (je l’ai déjà dit, plus haut, il n’est là que pour faire joli) seul le réservoir et le limiteur sont utiles.


C’est la gravité qui alimente le réchaud avec l’aide du principe des vases communicants et l’aide du limiteur.

61un réchaud sous perfusion. - Page 3 Empty Re: un réchaud sous perfusion. le Ven 26 Jan 2018 - 12:26

reaper

reaper
un réchaud sous perfusion. - Page 3 Ranim11
un réchaud sous perfusion. - Page 3 Empty
Ahh ok j'avais sauté le limiteur Rolling Eyes

En tout cas chapeau fallait y penser :good:

62un réchaud sous perfusion. - Page 3 Empty Re: un réchaud sous perfusion. le Ven 26 Jan 2018 - 12:29

Branch

Branch
un réchaud sous perfusion. - Page 3 Ranim11
un réchaud sous perfusion. - Page 3 Empty
Trop classe la bougie :good: :bravo: :bravo:

http://couteauxetgateaux.blogspot.fr/

63un réchaud sous perfusion. - Page 3 Empty Re: un réchaud sous perfusion. le Ven 26 Jan 2018 - 12:45

Goudurix

avatar
un réchaud sous perfusion. - Page 3 Ranim11
un réchaud sous perfusion. - Page 3 Empty
merci, Branch, c'était juste pour avoir les idées claires.  Wink

64un réchaud sous perfusion. - Page 3 Empty Re: un réchaud sous perfusion. le Ven 26 Jan 2018 - 14:21

Teacher

Teacher
un réchaud sous perfusion. - Page 3 Rad1010
un réchaud sous perfusion. - Page 3 Empty
Vraiment ingénieux, et belle application du principe de miniaturisation :bravo: :bravo: :bravo:


_________________
un réchaud sous perfusion. - Page 3 Croix_B Memento vivere!
  "Un sac à dos trop lourd rend aveugle." V.Golovanov
https://www.youtube.com/channel/UCMu6qfiptG2XbXA8U-dca0w

65un réchaud sous perfusion. - Page 3 Empty Re: un réchaud sous perfusion. le Ven 26 Jan 2018 - 17:56

patoche

patoche
un réchaud sous perfusion. - Page 3 Ranim11
un réchaud sous perfusion. - Page 3 Empty
cool , tu y rajoutes un réflecteur et tu obtiens  une lampe de poche un réchaud sous perfusion. - Page 3 13909970 un réchaud sous perfusion. - Page 3 13909970 un réchaud sous perfusion. - Page 3 13909970

66un réchaud sous perfusion. - Page 3 Empty Re: un réchaud sous perfusion. le Mer 31 Jan 2018 - 7:39

Skall

Skall
un réchaud sous perfusion. - Page 3 Ranim11
un réchaud sous perfusion. - Page 3 Empty
Mes respects ! ! !
Super ingénieux tout ça .

https://www.youtube.com/user/photoskall?feature=mhee

67un réchaud sous perfusion. - Page 3 Empty Re: un réchaud sous perfusion. le Mer 31 Jan 2018 - 9:31

secouriste

secouriste
un réchaud sous perfusion. - Page 3 Ranim11
un réchaud sous perfusion. - Page 3 Empty
bravo pour les réchauds et je trouve trés sympathique ta petite lampe gadget
