1 Forge récup le Lun 6 Oct 2014 - 22:12

chevro

avatar
Salut, salut!!!

     Je me lance dans la construction d'une forge DIY avec un maximum de produits de récup, pour le moment ça m'a coûté un sac de mortier réfractaire.

Matériel nécessaire:

-Une jante
-Du tube diamètre 40/50 environ
-Une grille de vieux fourneau
-Du mortier réfractaire
-Quelques électrodes de soudure à l'arc

On commence par fabriquer le té qui ira sous la forge pour évacuer les cendres et envoyer l'air du futur soufflet:



Puis on le soude sur la jante:



Ensuite on coule le mortier réfractaire avec la grille en fonte au milieu:






Une bonne surprise trouvé chez le grand père:

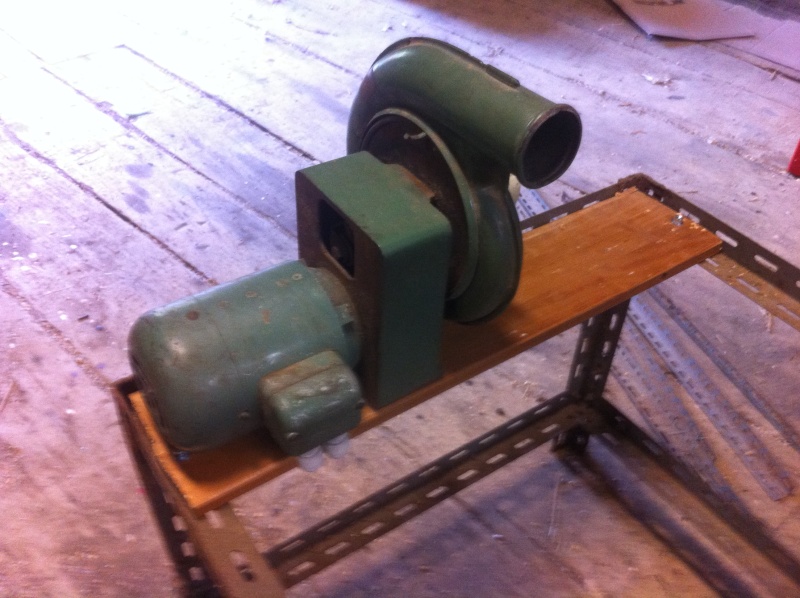

Montage sur un chassis en profilé métalique:



Il manquait une plaque pour le coulpage moteur j'en ai donc "usiné" Very Happy une:



Puis j'ai fait une jolie casquette pour l'interrupteur (imaginez la touche qu'elle aurait eu ma forge avec des jantes alu en plus Rolling Eyes ):



Le condensateur de démarrage:



Puis je m'ennuyais donc en attendant les tubes pour fixer le foyer, j'ai isolé de la chaleur la partie électrique, c'est pas beau mais ça devrais fonctionner.





Après une longue attente d’hypothétiques UPN de 100 qui n'arrivent pas, j'ai décidé d'agir salement en assemblant tous les bouts de ferraille qui traînent dans la grange et ne surtout pas utiliser d'outils de mesure. Je vous laisse admirer le resultat... Embarassed







     Pas plus de photos ici, on se retrouvera surement à la section réalisations dans peu de temps.

A bientôt.



Dernière édition par chevro le Sam 18 Oct 2014 - 2:14, édité 4 fois

2 Re: Forge récup le Lun 6 Oct 2014 - 22:32

loic35

avatar


pas mal , ajoute quelque morceau de brique refractaire sur la grille pour mieux diffuser l'air .

3 Re: Forge récup le Mar 7 Oct 2014 - 1:40

patoche

avatar


affraid cheers :bravo: :bravo: rien a dire , vraiment très chouette  ta forge , et avec de la récup ça c'est cool :hail: :hail: comme on dit y a plus qu'a :good: :hail:

4 Re: Forge récup le Mar 7 Oct 2014 - 9:34

VitamineSeb

avatar


Tu aurais du prendre une jante alu !

C'est une bonne idée de récup et c'est bien travaillé.
j'ai hâte de la voir en fonction.


_________________
Dépression ?
NON ! Des pressions !

5 Re: Forge récup le Mar 7 Oct 2014 - 9:36

Mani

avatar


Sympa cette forge!

http://outdoorandadventureknives.revolublog.com/

6 Re: Forge récup le Mar 7 Oct 2014 - 11:40

jer

avatar


Oui la recup' il n'y a que ça de vraie !  Very Happy
J'ai bossé pendant deux ans avec une forge faite de parpaings , de briques réfractaires et un vieux aspirateur. Et pas de charbons , juste des piquets de pied de vigne qu'on me donnait, ça la fait sans soucis . J'ai met fait du sandwich avec.

http://couteaux-jeremiah.blog4ever.com/

7 Re: Forge récup le Mar 7 Oct 2014 - 15:07

patoche

avatar


[quote="VitamineSeb"]Tu aurais du prendre une jante alu !

heu sais pas si je dis une connerie mai les jante en alu risquerai de fondre plus vite : non scratch scratch study

8 Re: Forge récup le Mar 7 Oct 2014 - 17:01

VitamineSeb

avatar


Oui Patoche !

La jante alu va fondre, plus vite que le métal à forger Wink


_________________
Dépression ?
NON ! Des pressions !

9 Re: Forge récup le Mer 8 Oct 2014 - 22:11

chevro

avatar
De toute façon, les jantes alu ça fait frimeur^^

Du coup ça a pas trop mal avancé aujourd'hui, j'édite mon premier message pour que ça reste clair!

A plus ici même! Laughing

10 Re: Forge récup le Jeu 9 Oct 2014 - 0:08

leon11

avatar
celle a l air super bien faite :choc2:

11 Re: Forge récup le Jeu 9 Oct 2014 - 0:12

patoche

avatar


chevro va nous faire de belles choses avec sa forge bounce bounce cheers
ha oui la soufflerie ne va-t-elle pas donner trop d'hair , si oui tu pourras ajouter une clef pour diminuer le souffle scratch a voir

12 Re: Forge récup le Jeu 9 Oct 2014 - 0:21

chevro

avatar
patoche a écrit:chevro va nous faire de belle chausse avec sa forge bounce bounce cheers
ha oui la soufflerie ne va telle pas donne trop d'hair , si oui tu pourra ajouter une clef pour diminuer le souffle scratch a voir

J'avais pensé à un système de clapet pour jouer sur l'entrée d'air, mais j'ai peur de forcer le moteur. Je vais faire au feeling, et un peu à l'ampère-mètre aussi Wink

13 Re: Forge récup le Jeu 9 Oct 2014 - 0:28

patoche

avatar


le truc du clapet est pour moi une bonne idée , mais je le mettrais sur un T comme ça tu ne forceras pas le moteur , vois- tu ce que je veux dire pour le T scratch
sinon un T a trois entrées , 1 tu le branches sur ta forge 2 tu le branches a la soufflerie et 3 tu le laisses libre mais tu lui mets le clapet

14 Re: Forge récup le Jeu 9 Oct 2014 - 0:45

chevro

avatar
patoche a écrit:le truc du clape est pour moi une bonne idée , mai je le métré sue un T comme sa tu ne forcera pas le moteur , voie tu ce que je veux dire pour le T scratch
sinon un T a trois entrée , 1 tu le branche sur ta forge 2 tu le branche a la soufflerie et 3 tu le laisse libre mai tu lui met le clape


Oui, je vois à peu près, faut que je coupe des trucs à la meuleuse, ça m'aide à réfléchir, mais à cette heure je vais me faire insulter. Sinon je prends mon fer à souder et je bidouille un variateur mais ça corresponds pas à l'image que je me fais de la forge.

15 Re: Forge récup le Jeu 9 Oct 2014 - 1:54

patoche

avatar


ben si tu sais faire un vario c'est tout bon ça :good: :good:
ça me plairait de savoir en faire un pour ma ponceuse a bande lol! mais en électronique suis une grosse m...

16 Re: Forge récup le Sam 11 Oct 2014 - 1:09

chevro

avatar
Sujet édité, la suite au prochain épisode!

@Patoche: un variateur c'est pas très compliqué, t'as plein de tutos sur internet, mais si t'es pas sur de ton coup tu dois pouvoir trouver des boitiers tout prêt pour pas trop cher
EDIT: C'est pas que je n'ai pas envie de t'aider, bien au contraire, mais si tu grille ta machine à cause d'un câblage approximatif pondu par moi-même tu vas m'en vouloir.

17 Re: Forge récup le Sam 11 Oct 2014 - 22:48

patoche

avatar


cheers cheers :good: c'est cool de voir les évolutions de ta forge :good: :hail: :hail:

18 Re: Forge récup le Sam 18 Oct 2014 - 2:19

chevro

avatar
Sujet édité, je suis pas spécialement fière du résultat mais elle fait son boulot. Prix total : 20€ de mortier et environ autant de bières.

19 Re: Forge récup le Sam 18 Oct 2014 - 9:47

Pollux

avatar
Yé!!! Joli travail!!!

20 Re: Forge récup le Sam 18 Oct 2014 - 21:37

patoche

avatar


salut , pas de souci mon ami chevro , je vais faire des recherches car c'est pas maintenant que je vais le monter sur le bidule lol! car j'ai pas toutes les pièces pour tout monter bounce bounce lol!

moi je la trouve géniale ta forge cheers :bravo: Respect

21 Re: Forge récup le Mar 21 Oct 2014 - 23:32

chevro

avatar
Bon, je vous met quand même une photo du premier!



Dernière édition par chevro le Mer 22 Oct 2014 - 0:01, édité 1 fois

22 Re: Forge récup le Mar 21 Oct 2014 - 23:43

patoche

avatar


he he il est bien beau ton premier couteau :good: :good: , mais tu as simplement collé le manche scratch
peux- tu nous donner quelques mesures et quelques explications , sur le métal , la façon que tu l'as fait ETC
c'est juste pour savoir , le patoche est curieux cyclops cyclops bounce bounce

23 Re: Forge récup le Mar 21 Oct 2014 - 23:57

chevro

avatar
Merci Patoche Embarassed

Alors l'acier c'est une vieille lime que j'ai trouvée sur une brocante dimanche dernier, le couteau fait un total de 22 cms répartis moitié moitié entre le manche et la lame. J'ai fait un casse goutte pas trop mal mais il ressort moche sur la photo, trempé à l'eau savonneuse. Le manche est en eucalyptus traité avec un savant mélange d'huile de lin, essence de térébenthine, broux de noix et siccatif. Et oui le manche est juste collé à l'époxy (j'ai trempé la lame en oubliant de percer pour les rivets...) L'émouture est de type "bien rondouillette" vu que j'ai plus de bandes pour ma ponceuse et que la lime c'est pénible. Et sinon il coupe pas trop mal mais je peux pas le passer à la pierre car il est trop dur, malgré un recuit, j'affûte ma pierre...

A+

24 Re: Forge récup le Mer 22 Oct 2014 - 23:14

patoche

avatar


tiens je ne connaissais pas la trempe dans l'eau savonneuse scratch scratch study , pour le manche ça lui donne une belle couleur  , j'adore cheers :good: et encore :bravo: :bravo: :hail:
et pour l'affuter j'ai aussi ce petit problème avec mes trucs qui coupent lol!
HS je suis en train de me faire un backstand pour mieux travailler les lames , bien sur c'est a voir si ça marche bien car ça va etre du fait maison lol! lol! .
encore un grand :bravo: :bravo:

25 Re: Forge récup le Jeu 23 Oct 2014 - 0:25

chevro

avatar
patoche a écrit:tiens je ne connaissais pas la trempe dans l'eau savonneuse scratch scratch study , pour le manche ça lui donne une belle couleur  , j'adore cheers :good: et encore :bravo: :bravo: :hail:
et pour l'affuter j'ai aussi ce petit problème avec mes trucs qui coupent lol!
HS je suis en train de me faire un backstand pour mieux travailler les lames , bien sur c'est a voir si ça marche bien car ça va etre du fait maison lol! lol! .
encore un grand :bravo: :bravo:
Cool ça, pense à faire des perçages oblong sur les fixations des diverses roues, poulies, etc... Bien souvent ça permet de rattraper une petite erreur de calcul et autres maladresses au montage. Si t'as besoin d'aide niveau méca ou élec envoie un MP ça sera avec plaisir.

Pour la trempe a l'eau savonneuse j'ai pas de sources a te donner et je sais pas vraiment si ça marche vu que c'est ma première trempe. Mais d'après mon grand père ça fait une trempe moins dure que l'eau seule.
