[TUTO] Rocket Stove à moi (amélioré?)

Aller en bas  Message [Page 1 sur 1]

1[TUTO] Rocket Stove à moi (amélioré?) Empty [TUTO] Rocket Stove à moi (amélioré?) le Jeu 11 Avr 2013 - 11:34

fred67

fred67
salut tout le monde.

Alors voila ma démarche :
à la maison tout est électrique, aucun moyen de faire chauffer quoi que ce soit si jamais j ai une coupure d'élec.
donc me suis dis vais me faire un p tit rocket stove.
Ok pour le principe, mais y a un truc qui me dérangeais : devoir pencher le stove pour récupérer les cendres, ou devoir les aspirer.
Donc petite cogitation.. résultat : un rocket avec un fond du foyer percé, avec dessous un récupérateur de cendres.

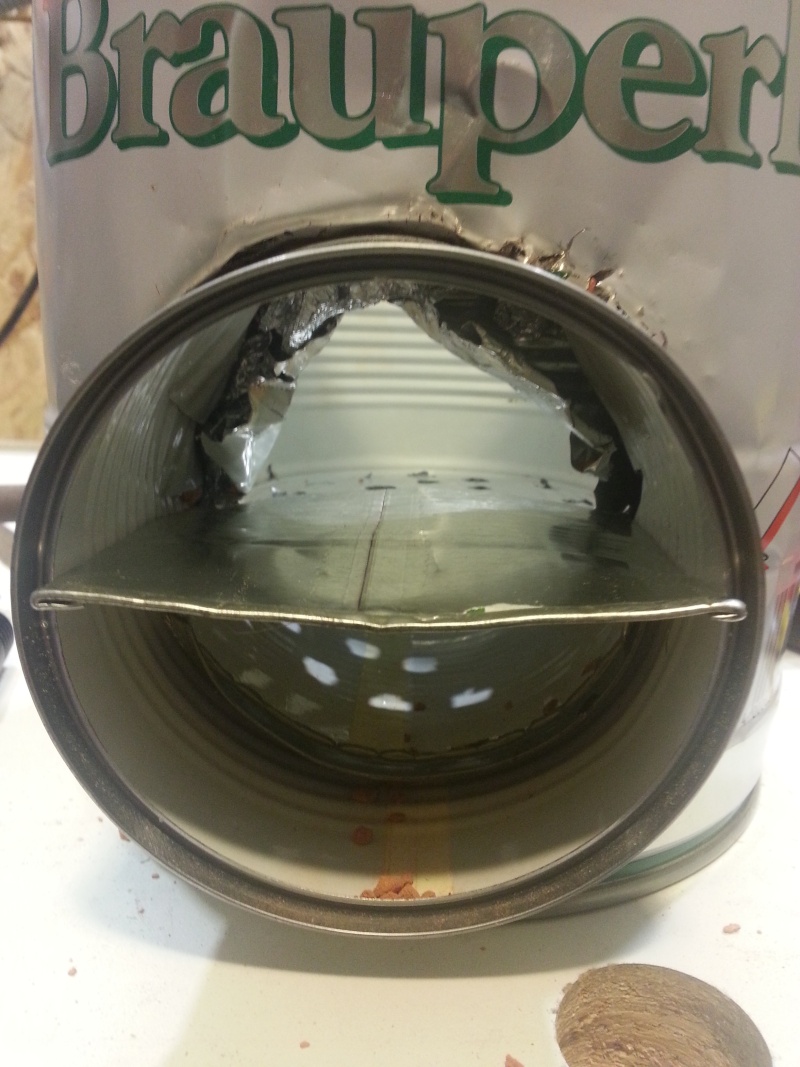

petite image vue de devant l ouverture ù on alimente le feu (ouverture "barbare" pour l entrée du bois dans le foyer, fond de foyer percé, dessous une partie de conserve qui fait office de tiroir à cendres)

[TUTO] Rocket Stove à moi (amélioré?) 20130310


TUTO de la réalisation :

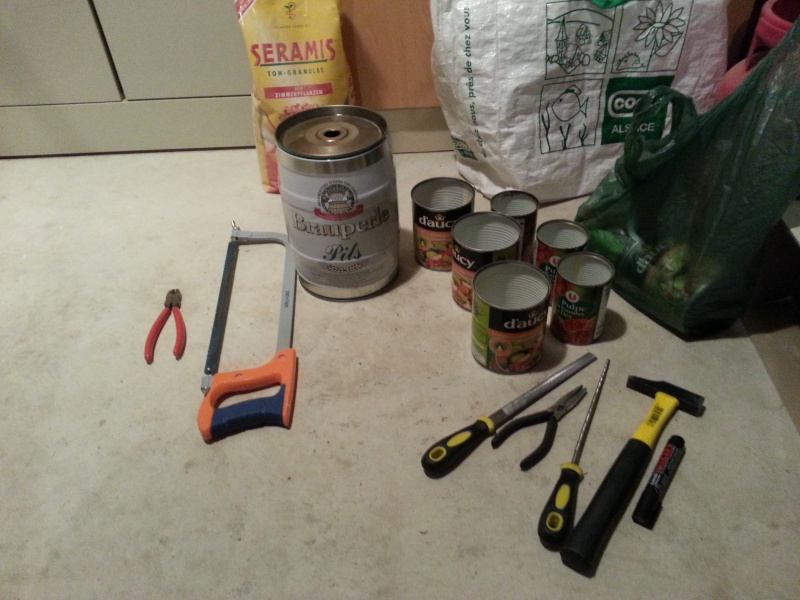

tout d abord le matos nécessaire :

des boites conserves (vides!) de différentes tailles : ici des conserves de legumes grand et petit modele, et un fut de 5l de biere (bin oui, en Alsace on boit de la biere [TUTO] Rocket Stove à moi (amélioré?) 4036930800 )
outils : marteau, pinces divers, tenaille, marqueur, limes, scie à métaux, perceuse.

[TUTO] Rocket Stove à moi (amélioré?) 20130110

On commence par enlever le "couvercle de la plus grosse conserve (ici, fut de 5L)
On le fait proprement, pour ne pas rendre l'objet final coupant.
Avec une bonne tenaille on relève le bord extérieur (pas facile, mais une fois qu on a un début, c est parti pour faire le tour Smile )

[TUTO] Rocket Stove à moi (amélioré?) 20130111

couvercle enlevé

[TUTO] Rocket Stove à moi (amélioré?) 20130112

la conserve est un peu tranchante à ce moment là : donc on recourbe le haut, et on aplati au marteau

[TUTO] Rocket Stove à moi (amélioré?) 20130113

on passe au trou d'alimentation

marquage

[TUTO] Rocket Stove à moi (amélioré?) 20130114

découpe et on affine la forme en recourbant le reste vers l'intérieur

[TUTO] Rocket Stove à moi (amélioré?) 20130115

on confectionne à présent le double fond intérieur (celui qui recevra le tiroir à cendres)

on prend une grande conserve, et on y marque le demi diamètre de celle ci (la conserve horizontale pour l'alim du feu sera une grande conserve, le foyer à mi hauteur, le tiroir à cendre dessous)
petit trait = diametre de la conserve, grand trait = la moitié du diametre.

[TUTO] Rocket Stove à moi (amélioré?) 20130116

on obtient ca, avec des bords tranchants

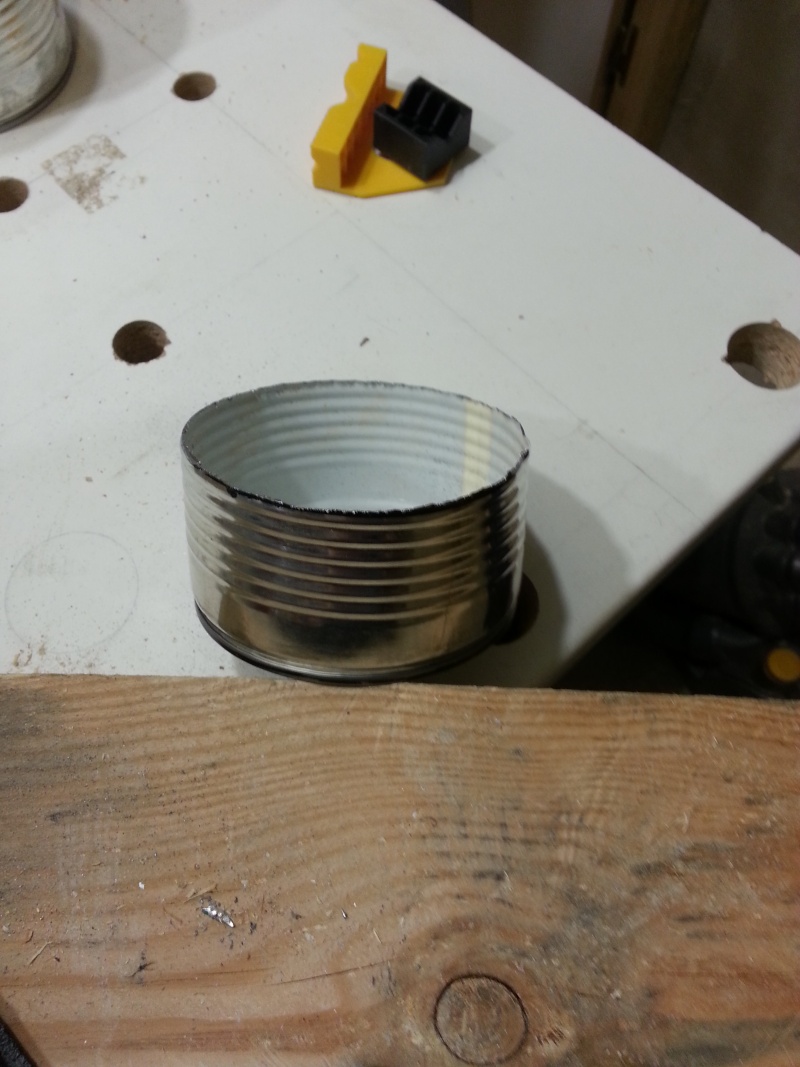

[TUTO] Rocket Stove à moi (amélioré?) 20130117

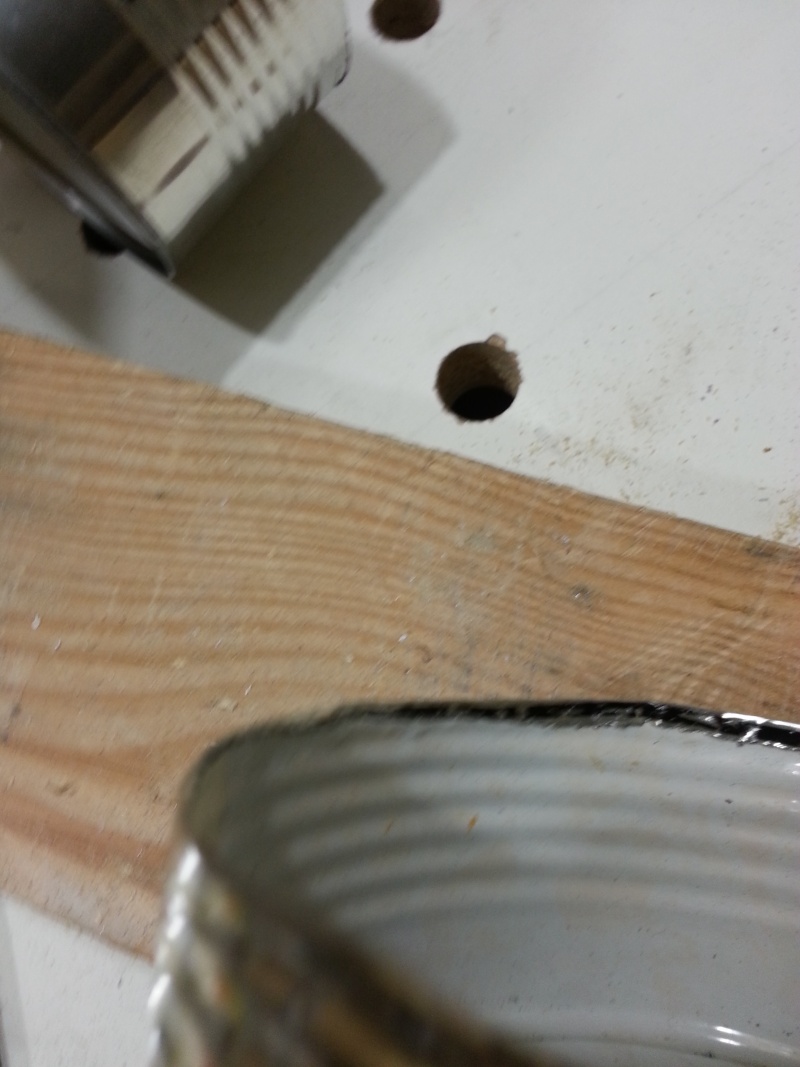

on recourbe vers l'intérieur, et on martelle pour enlever le danger de coupure

[TUTO] Rocket Stove à moi (amélioré?) 20130118

on enleve la moitié

[TUTO] Rocket Stove à moi (amélioré?) 20130119

on prend une nouvelle grande conserve, et on en perce le fond (ce sera le foyer)

[TUTO] Rocket Stove à moi (amélioré?) 20130210

petits trous, fil de fer, et on l attache au fond précédent

[TUTO] Rocket Stove à moi (amélioré?) 20130211

on prend une autre grande conserve, on enleve le fond

[TUTO] Rocket Stove à moi (amélioré?) 20130120

ensuite on simule le montage en positionnant le foyer au centre du fut de 5L, et on ajuste la derniere conserve (celle sans le fond) en coupant des bandes dans le sens de la hauteur, à rallonger petit à petit jusqu’à la longueur voulue (ici ca depasse, c est fait expres)
Vue de dessus :
[TUTO] Rocket Stove à moi (amélioré?) 20130212

vue de devant :
[TUTO] Rocket Stove à moi (amélioré?) 20130213

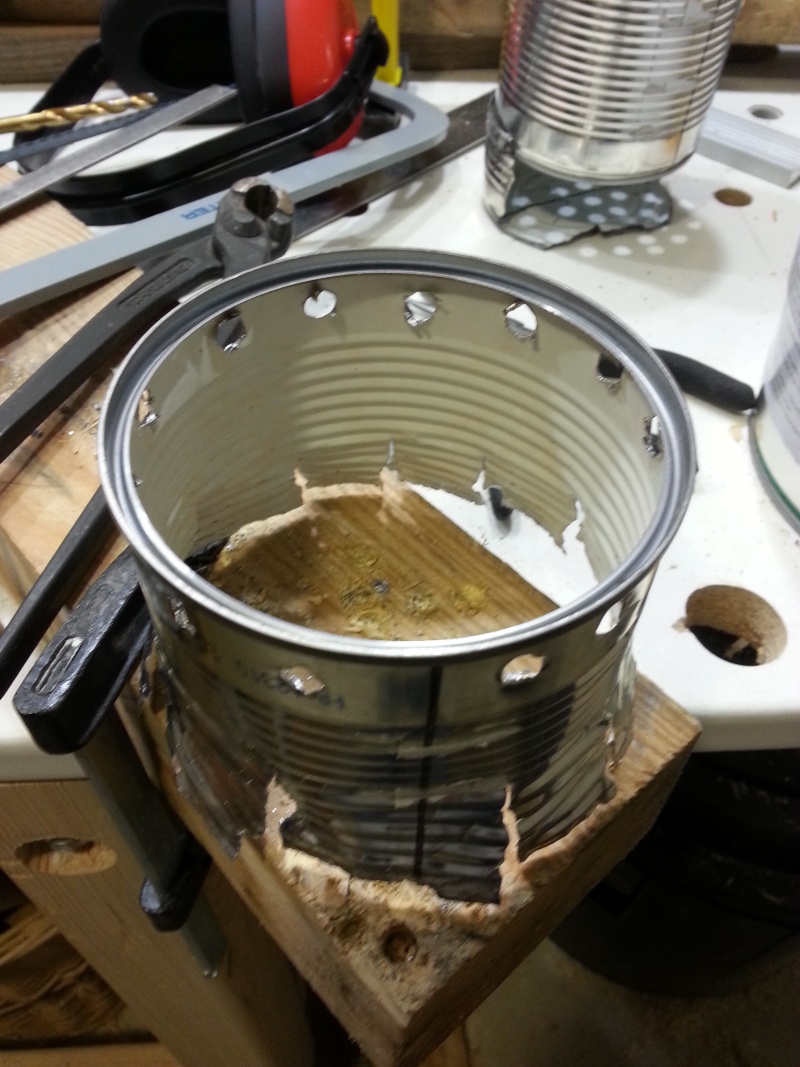

on fait la réhausse avec un grande boite
[TUTO] Rocket Stove à moi (amélioré?) 20130311

petits trous, fil de fer
[TUTO] Rocket Stove à moi (amélioré?) 20130312

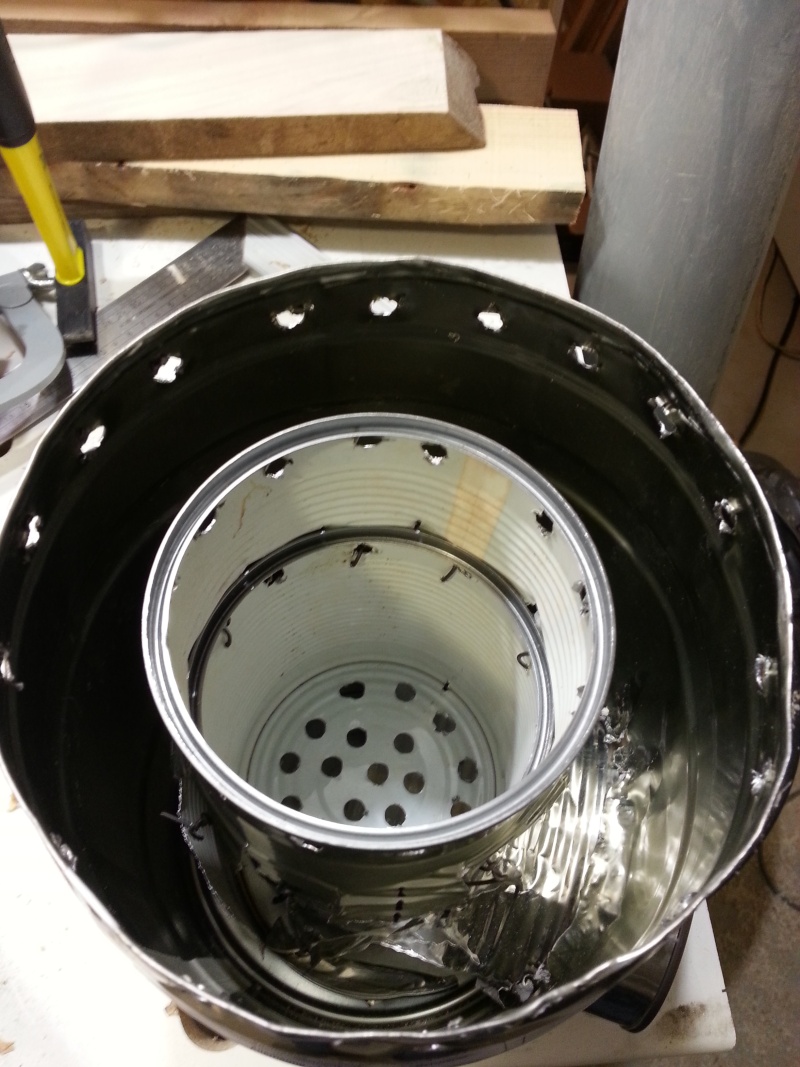

mise en place des différents éléments à leur position définitive
[TUTO] Rocket Stove à moi (amélioré?) 20130313

on découpe et ajuste au mieux (je sais, pas terrible là, mais j avais deja commencé à remplir quand je me suis apercu que j avais oublié cette ouverture) l'ouverture d'alim du feu

[TUTO] Rocket Stove à moi (amélioré?) 20130314

on passe au remplissage : alors perso, j avais des reste de granulats de terre cuite pour le jardin, mais certain prenne de la cendre, d autre de la pouzollane... c est selon la disponibilité. sachant que ce matériau a pour but d isoler thermiquement le foyer de la carcasse.

[TUTO] Rocket Stove à moi (amélioré?) 20130315

petite astuce si vos assemblages sont pas tip top nickel : vive le papier alu
petite astuce n°2 : fermer le dessus du foyer avec du papier alu aussi, comme ca rien n y tombe, et pas la peine de nettoyer l interieur apres.

[TUTO] Rocket Stove à moi (amélioré?) 20130316

on remplie, on secoue, on remplie, on secoue... etc

[TUTO] Rocket Stove à moi (amélioré?) 20130317

faut fermer le dessus a présent.
On a bien sur garder le "couvercle" du fut, qq découpes sur le bord, pour pouvoir le replier vers l'intérieur

[TUTO] Rocket Stove à moi (amélioré?) 20130319
[TUTO] Rocket Stove à moi (amélioré?) 20130320

on marque la taille de la conserve "cheminée", et on decoupe (ici la tole faisait presque 2mm d épais, du coup, comme Gainsbourg.... des petits trous... puis coups de tournevis, et lime pour ébavurer)

[TUTO] Rocket Stove à moi (amélioré?) 20130321

on prend une petite boite pour le tiroir à cendres

[TUTO] Rocket Stove à moi (amélioré?) 20130322

une chute ou un autre bout de conserve pour "l'étagere d alim en bois"

[TUTO] Rocket Stove à moi (amélioré?) 20130410

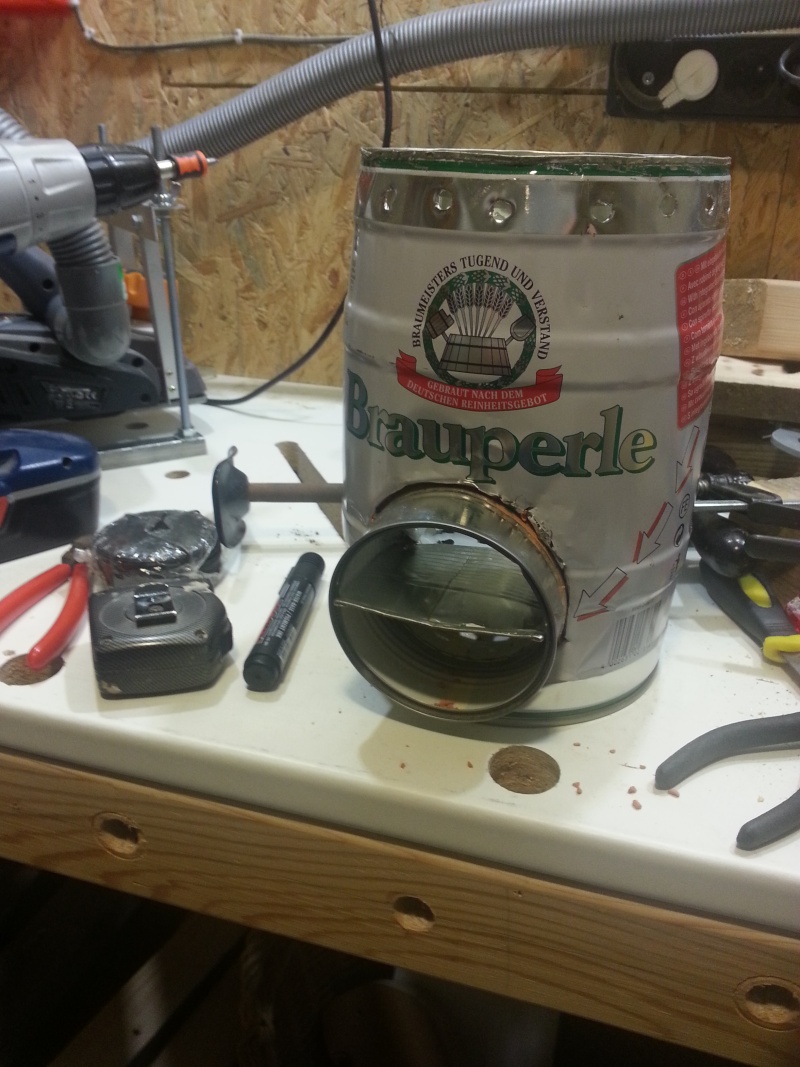

Fini !!

[TUTO] Rocket Stove à moi (amélioré?) 20130411

Merci d avoir lu ce tuto jusqu a la fin.
Je suis bien sûr ouvert à toute critique, remarque, question.
petite précision tout de même : c est un rocket non destiné à se ballader, il est à la cave, et servira en cas de KK d'élec, pour faire chauffer un biberon au bain marie, ou bien se réchauffer sa boite de ravioli sans etre obliger d allumer un énorme feu dans le jardin.
Test dans les prochains jours, si le temps le permet!

Nemrod

Nemrod
[TUTO] Rocket Stove à moi (amélioré?) Rad1010
[TUTO] Rocket Stove à moi (amélioré?) Empty
Très bon tuto, merci :bravo:


_________________
[TUTO] Rocket Stove à moi (amélioré?) Ids_ro10
https://instinct-de-survie.forumgratuit.org

VitamineSeb

VitamineSeb
[TUTO] Rocket Stove à moi (amélioré?) Ranim11
[TUTO] Rocket Stove à moi (amélioré?) Empty
Tout est bien présenté et 100% récup, j'adore !

fred67

fred67
merci Embarassed

patoche

patoche
[TUTO] Rocket Stove à moi (amélioré?) Ranim11
[TUTO] Rocket Stove à moi (amélioré?) Empty
cool et bien fait , merci

Skall

Skall
[TUTO] Rocket Stove à moi (amélioré?) Ranim11
[TUTO] Rocket Stove à moi (amélioré?) Empty
Super ! ! j'adore la récupe aussi,, bonne presentation, merci pour le partage :good:

https://www.youtube.com/user/photoskall?feature=mhee

Totof

Totof
[TUTO] Rocket Stove à moi (amélioré?) Ranim11
[TUTO] Rocket Stove à moi (amélioré?) Empty
GOOD JOB :bravo: :good:

https://www.youtube.com/user/TheMutof

fred67

fred67
merci pour vos comm Smile

du coup, amélioration utile ou gadget?

Mani

Mani
[TUTO] Rocket Stove à moi (amélioré?) Ranim11
[TUTO] Rocket Stove à moi (amélioré?) Empty
Ben c'est pas trop a nous d'en juger.

Tu trouvais quelques inconvénients a la version d'origine, tu as chercher des solutions, a toi de voir si tu as réussi pleinement ou pas. Very Happy

Si toi tu es satisfait de tes améliorations c'est l'essentiel! Et tu donnera surement des idées aux prochains qui voudront faire des modif' Wink

http://outdoorandadventureknives.revolublog.com/

VitamineSeb

VitamineSeb
[TUTO] Rocket Stove à moi (amélioré?) Ranim11
[TUTO] Rocket Stove à moi (amélioré?) Empty
Pour moi il y a amélioration !

Tu as ajouté un tiroir à cendres, c'est bien plus pratique et ça ne réduit pas les performances.

11[TUTO] Rocket Stove à moi (amélioré?) Empty Re: [TUTO] Rocket Stove à moi (amélioré?) le Ven 7 Juin 2013 - 13:27

Aurel

Aurel
très intéressant ... merci !
